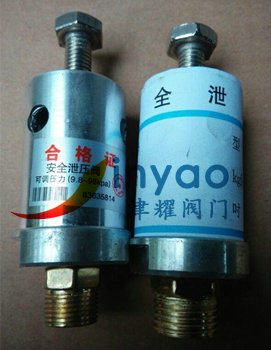

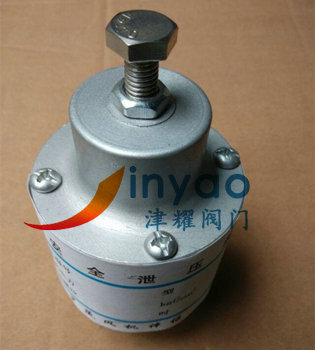

風機泄壓閥A27TW-2Q 安全閥SVF-25/40/50
風機安全閥A27TW-2Q類采用硅膠墊子密封，壓力可調范圍：壓力0~2KG范圍內可調；泄壓速度快：三個泄壓孔；安全性高：永不生銹；適用范圍廣：適用于高溫蒸汽、空氣等介質。也可根據你的需要定做專用安全閥。羅茨風機之所以安裝安全閥主要是考慮壓力問題，一般羅茨風機的風量（流量）比較大，而選擇設備是也是主要按風量來進選擇，對于壓頭的要求比較小，主要是為了防止出口壓頭過高（原因可能是風機進口壓力波動較大），讓風機出口壓力趨于穩定，保護系統。
A27TW-2Q風機安全泄壓閥是我廠根據特定工況和參數開發與研制的系列產品，它具有動作靈敏、調試簡單、排量大、體積小巧、無介質排放反力等特點、能更有效地保護風機及設備地安全。
風機泄壓閥型號：
SVF-10，SVF-15，SVF-25，SVF-32，SVF-40，SVF-50，SVF-80，SVF-100
A27TW－2Q泄壓閥尺寸性能：
|
尺寸性能 |
A27TW－2Q |
|||||||||||||||||
|
SVF-10 |
SVF-15 |
SVF-25 |
SVF-32 |
SVF-50 |
SVF-80 |
SVF-100 |
||||||||||||
|
閥門材料 |
閥體 |
QT450 |
QT450 |
L104 |
L104 |
QT450 |
QT450 |
QT450 |
||||||||||
|
閥芯 |
2Cr13 |
2Cr13 |
L104 |
L104 |
2Cr13 |
2Cr13 |
2Cr13 |
|||||||||||
|
壓力 mpa |
整定壓力 |
任意調整 |
任意調整 |
任意調整 |
任意調整 |
任意調整 |
||||||||||||
|
壓力范圍 |
0.015－0.07 |
0.015－0.07 |
0.015－0.18 |
0.015－0.18 |
0.015－0.06 |
|||||||||||||
|
0.07－0.1 |
||||||||||||||||||
|
0.12－0.2 |
||||||||||||||||||
|
適應溫度 |
≤200℃ |
|||||||||||||||||
|
喉部直徑 |
ф6 |
ф10 |
ф20 |
ф25 |
ф37 |
ф52 |
ф70 |
|||||||||||
|
外形尺寸 |
A |
12 |
15 |
17 |
19 |
30 |
30 |
30 |
||||||||||
|
S |
R3/8 |
R1/2 |
R1 |
R11/4 |
R2 |
R3 |
R4 |
|||||||||||
|
H |
85 |
115 |
90 |
95 |
130 |
180 |
200 |
|||||||||||
|
D |
20 |
25 |
40 |
45 |
ф80 |
ф103 |
ф126 |
|||||||||||
|
b |
|
|
|
|
|
|
|
|||||||||||
|
使用風機口徑 |
ф32 |
ф40 |
ф50 |
ф65 |
ф80 |
ф100 - ф125 |
ф150 - ф200 |
|||||||||||
|
泄壓閥連接形式 |
R3/8管螺紋 |
R1/2管螺紋 |
R1管螺紋 |
R11/4管螺紋 |
R2管螺紋 |
R3管螺紋 |
R4管螺紋 |
|||||||||||
