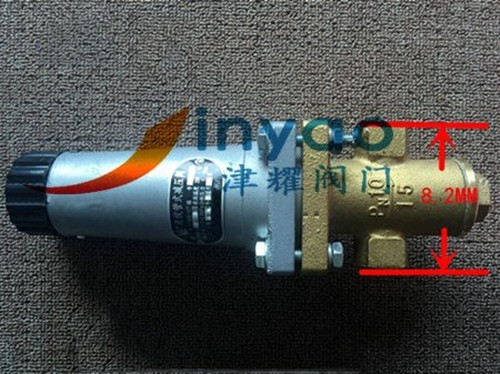

青銅波紋管式減壓閥Y14W-10T圖片
青銅波紋管式減壓閥Y14W-10T適用于工作溫度≤200℃的蒸汽或者空氣管道上，使得通過本閥閥后的介質壓力保持恒壓以適應工作需要，但是必須要滿足如下這個條件：就是：進口進來的壓力與出口出去的壓差必須≥0.15Mpa。青銅波紋管式減壓閥Y14W-10T廣泛用在賓館蒸箱及洗衣房設備上。
波紋管式減壓閥Y14W-10T原理和結構說明：
1、本閥由閥體、波紋管組件、閥座、鋼球、調節彈簧等組成。波紋管組件的閥桿和閥體相配合，待波紋管受到介質壓力后，推動閥桿位移，改變鋼球與閥座的距離。閥體上方裝有鋁蓋，手輪、調節螺釘?shù)?，以調節需要的壓力。
2、本閥出廠時，鋼球和閥座是關閉的。需要使用時，通過順時針?lè)较蛐D(zhuǎn)手輪，帶動調節螺釘，使調節彈簧壓向閥桿，頂開鋼球。當受到介質壓力時，介質分二路。一路由閥體至出口。另一路由閥體上的平衡孔到波紋管的內腔，并使閥桿向上和調節彈簧的力平衡。當進口壓力增加時，波紋管組件的閥桿因壓力增加向上位移，鋼球和閥座之間的間隙減少，增加介質阻力，使波紋管組件向上的力減小，當調節彈簧和波紋管的力平衡時，則出口處的壓力就穩定在需要值上，當進口壓力減少時則反向移動，仍使出口壓力穩定在需要值上。
