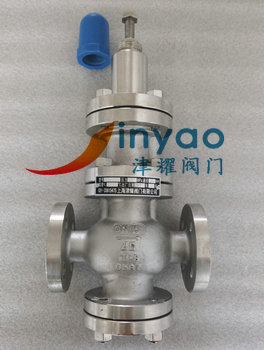

不銹鋼活塞式減壓閥Y43H原理：
不銹鋼活塞式蒸汽減壓閥Y43H在普通減壓閥基礎上作了改進，加大了活塞面積，改變了節流結構。改變了密封形式，加大了過流面積等等，從而在提高靈敏度、流量、壽命等方面大大改善了性能。不銹鋼蒸氣減壓閥Y43W主要用于蒸汽管路，適用于流量大流量變化大，進口壓力變化大的蒸汽管路。
不銹鋼活塞式減壓閥型號：
Y43H-16P，Y43H-25P，Y43H-40P，Y43H-64P
蒸汽活塞式減壓閥Y43H技術參數：
|
公稱壓力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
殼體試驗壓力（Mpa）* |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封試驗壓力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
最高進口壓力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口壓力范圍（Mpa） |
0.04-1.0 |
0.05-1.6 |
0.08-2.5 |
0.2-3.5 |
0.5-3.5 |
0.5-4.5 |
|
壓力特性偏差（Mpa）△P2P |
GB12246-1989 |
|||||
|
流量特性偏差（Mpa）P2G |
GB12246-1989 |
|||||
|
最小壓差（Mpa） |
0.07 |
0.1 |
0.15 |
0.4 |
0.5 |
0.8 |
|
滲漏量 |
GB12245-1989 |
|||||
活塞式減壓閥Y43H零件材料：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 底蓋 |
WCB |
|
閥座 閥瓣 |
2Cr13 |
|
缸套 活塞 |
鋁鐵青銅 |
|
膜片 |
1Cr18Ni9 |
|
活塞環 |
合金鑄鐵/對位聚苯 |
|
導閥座 導閥桿 |
2Cr13 |
|
主閥彈簧 |
50CrVA |
|
導閥主彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
不銹鋼蒸氣減壓閥Y43H流量系數（Cv）
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
